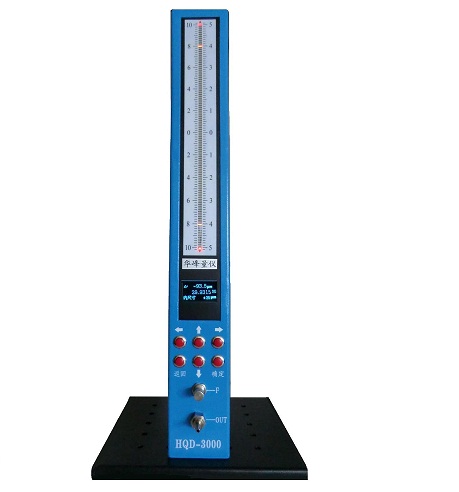

電子柱氣動測量儀是氣動測量儀的一種，與浮標式氣動測量儀相比，電子式氣動測量儀具有測量精度高、測量范圍廣、測量穩定性好等優點，配合相應的氣動測量頭能夠測量多項參數，如檢測工件的小孔內徑、圓度、平行度等。其工作原理是利用氣動傳感器將被測尺寸的變化，經氣電轉換器轉化成電信號，并用電子柱(發光二極管)顯示出被測工件尺寸。盡管電子柱氣動測量儀精密度高，但是在操作過程中還是有可能出現測量誤差，原因主要是人為操作不當、量儀質量不好或量儀沒有調節等。那么，都有哪些誤差呢？氣動測量儀小編為大家分享一下電子柱氣動測量儀測量過程中存在哪些誤差。

　　一、氣動測量儀本體誤差

　　電子柱氣動測量儀的本體誤差主要由三部分組成：氣源壓力波動產生的誤差、氣動測量原理非線性產生的誤差以及氣動測量儀本體的偶然誤差(它包括系統誤差的殘差，如空氣清潔度、管路元件漏氣等不穩定因素所引起的誤差) 。

　　1、氣源壓力波動產生的誤差

　　氣源壓力波動這里只是指氣動測量儀工作壓力的波動。實際工作中，氣源網路壓力常有變化，量儀的用氣量也會突然改變，這些因素都會引起儀器工作壓力的波動，由此會引起的測量誤差。

　　2、氣動測量原理非線性誤差

　　儀器測量方程的非線性誤差屬于儀器系統誤差。由于儀器在實際測量工作時，非線性誤差是一個隨被測尺寸而變化的隨機量，因此計算時常按測量范圍內的至大值進行處理。

　　3、氣動測量儀本體的偶然誤差

　　量儀的偶然誤差是指由不確定因素所引起儀器示值漂移或顫動的至大變動量。常見的有空氣清潔度波動，管路漏氣等因素引起的儀器誤差。

　　二、氣動測量裝置誤差

　　氣動測量裝置的誤差包括氣動測頭位置誤差、測量噴嘴的尺寸誤差和測頭特性的非線性誤差。

　　1、氣動測頭位置誤差

　　氣動測頭的位置誤差指在測量時，測頭本身的位置誤差，測頭的安裝誤差等原因使被測尺寸線與儀器的測量線不重合而產生的誤差。

　　2、測量噴嘴尺寸誤差

　　測量噴嘴的尺寸誤差是指在測量噴嘴的內徑和下沉的偏離理想尺寸時引起的儀器示值誤差。尺寸誤差的大小不僅要隨噴嘴直徑和下沉量偏差的大小而變，而且還與測頭和測位的相對位置有關。

　　3、裝置的非線性誤差

　　測呈裝置是按照噴嘴擋板機構來處理的。但是，當測量裝置需要采用節流機構時( 如小孔測量裝置、錐形和球形測量裝置)，顯示氣動測量特性方程將要產生誤差，這種誤差是由于測量裝置的非線性特性引起的。

　　三、氣動測量條件誤差

　　氣動測量條件誤差主要包括：標準環規誤差、讀數誤差和測量溫度誤差。

　　1、標準環規誤差

　　氣動測量是一種比較測量，標準環規的誤差會直接影響氣動測量的精度。標準環規誤差的大小是由檢定標準環規的方法極限誤差確定的，其誤差可通過對環規檢定獲得。

　　2、測量讀數誤差

　　讀數誤差是由示值讀效的偏移而造成的誤差，它是一個隨機變量，它的大小很難用具體的公式來計算，大多數是按經驗公式來選取。

　　3、測量溫度誤差

　　氣動測量的溫度誤差由兩部分組成，即標準件的溫度誤差和被測零件的溫度誤差。

　　以上就是電子柱氣動測量儀測量過程中存在哪些誤差的主要內容介紹。通過上文可知，電子柱氣動測量儀的測量誤差主要是源于量儀本身質量問題或操作人員使用不當以及維護工作不到位導致的部件出問題，從而造成測量誤差的出現。這就要求測量人員要選購優質的測量儀器，同時要掌握相應的使用和維護方法，保證電子柱氣動測量儀的測量精度，提高測量性。
